CALCULADORA DE BTU PARA AR-CONDICIONADO

DESCUBRA QUANTOS BTU O AMBIENTE DO SEU CLIENTE PRECISA E ELABORE SEU PROJETO BASEADO NA NORMA TÉCNICA.

O conhecimento da carga térmica é importante:

PARA DIMENSIONAR A INSTALAÇÃO;

SELECIONAR OS EQUIPAMENTOS;

AVALIAR O FUNCIONAMENTO DOS EQUIPAMENTOS EXISTENTES;

AVALIAR FUTURAS ALTERAÇÕES NO LAYOUT/AMBIENTE.

Há cinco formas de calcular a carga térmica:

A primeira é baseada na NBR 5858/1983, utilizando um método de cálculo simplificado voltado para um único ambiente ou poucos ambientes.

A segunda é baseada na NBR 16401, que utiliza um método de cálculo mais completo e detalhado.

A terceira utiliza planilhas baseadas nas normas citadas acima.

A quarta utiliza softwares desenvolvidos por diversos fabricantes, também baseados nessas normas.

A quinta utiliza métodos desenvolvidos por entidades internacionais da área, como a ASHRAE (Estados Unidos) e a SHASE (Japão), responsáveis por normas e metodologias amplamente utilizadas em projetos de HVAC. Muitas dessas metodologias também influenciaram normas brasileiras, como a NBR 16401.

Quantos BTU preciso?

Descubra rapidamente quantos BTU seu ambiente precisa para escolher o ar-condicionado ideal. Nossa calculadora analisa diversos fatores que influenciam na carga térmica do ambiente, como área do espaço, incidência de sol, número de pessoas, equipamentos e outras fontes de calor.

O BTU (Unidade Térmica Britânica) é a unidade que indica a capacidade de refrigeração de um ar-condicionado. Quanto maior o número de BTUs, maior é a capacidade do equipamento de resfriar o ambiente.

Escolher a potência correta é essencial para garantir conforto térmico, eficiência energética e economia na conta de luz. Um aparelho com BTU insuficiente pode não refrigerar o ambiente adequadamente, enquanto um equipamento superdimensionado pode gerar desperdício de energia.

Com a CT-Brux – Calculadora de BTU, você obtém um cálculo completo baseado na NBR5858/1983, que, embora tenha sido cancelada, ainda é uma boa referência para o cálculo simplificado. Isso não significa que o resultado não seja válido.

A NBR5858/1983 considera fatores que normalmente são ignorados em cálculos simples por metro quadrado encontrados em diversas páginas de vendas.

CT-BRUX

A CALCULADORA DE CARGA TÉRMICA DO BRUXO DO AR.

Como calcular:

1. VOCÊ PRECISARÁ DE UMA FITA MÉTRICA;

2. DEFINA A ORIENTAÇÃO GEOGRÁFICA (NORTE/SUL/LESTE/OESTE) DE CADA PAREDE DO AMBIENTE;

3.CALCULE A ÁREA DE CADA PAREDE E DO PISO / TETO;

4. SE HOUVER JANELA, DEFINA A ORIENTAÇÃO GEOGRÁFICA DA JANELA;

5. SIGA OS 12 RITUAIS ABAIXO, DESCONSIDERE O QUE NÃO EXISTIR NO SEU AMBIENTE;

EM PROJETOS SEGUIMOS UMA MÁXIMA: QUANDO NÃO EXISTE EXATAMENTE O QUE PRECISAMOS, ADOTAMOS A CONDIÇÃO MAIS PRÓXIMA.

Se houver janelas:

ESCOLHA O TIPO DE VIDRO DA JANELA, INSIRA A ÁREA DE ACORDO COM A ORIENTAÇÃO GEOGRÁFICA EM QUE ELA SE-ECONTRA E DEFINA O TIPO DE PROTEÇÃO (INTERNA (CORTINA / PERSIANAS) OU PROTEÇÃO EXTERNA: TOLDOS).
NÃO HAVENDO JANELAS, SELECIONE A OPÇÃO “NÃO HÁ JANELAS ” E SIGA PARA O RITO 03.

Rito 1: Calor por Insolação – Janelas

Orientação Área (m²) Proteção da Janela Capacidade térmica (kcal/h) Capacidade térmica (BTU/h)
Janela Norte — —
Janela Nordeste — —
Janela Leste — —
Janela Sudeste — —
Janela Sul — —
Janela Sudoeste — —
Janela Oeste — —
Janela Noroeste — —

Capacidade térmica (kcal/h) Capacidade térmica (BTU/h)
Maior valor de insolação — —
Total de Calor por Insolação – Janelas — —
Orientação predominante —
LEMBRANDO QUE SERÁ ADOTADO O MAIOR VALOR PARA CALOR POR INSOLAÇÃO DE JANELAS.

Rito 2: Calor por Transmissão – Janelas

HAVENDO JANELAS, SOMA-SE A ÁREA DO MESMO TIPO DE VIDRO, NÃO IMPORTANDO A ORIENTAÇÃO.
Tipo de Janela Área (m²) Capacidade térmica (kcal/h) Capacidade térmica (BTU/h)
Vidro comum — —
Tijolo de vidro — —
Demais vidros — —
Total de Calor por Transmissão – Janelas — —

Rito 3: Calor por Transmissão – Paredes

ESCOLHA UM TIPO DE CONSTRUÇÃO, CONSTRUÇÃO LEVE REFERE-SE A UMA RESIDÊNCIA PADRÃO.
Tipo de parede Área (m²) Capacidade térmica (kcal/h) Capacidade térmica (BTU/h)
Parede externa Sul — —
Paredes externas outras orientações — —
Paredes internas não climatizadas — —
Total de Calor por Transmissão – Paredes — —

Rito 4: Calor por Transmissão – Teto

ESCOLHA O TIPO DE TETO QUE MAIS SE APROXIMA DA SUA REALIDADE.
Tipo de Teto Área (m²) Capacidade térmica (kcal/h) Capacidade térmica (BTU/h)
Em laje exposta ao Sol sem isolamento — —
Em laje com 2,5 cm de isolação ou mais — —
Entre andares — —
Sob telhado COM insolação — —
Sob telhado SEM insolação — —
Total de Calor por Transmissão – Teto — —

Rito 5: Calor por Transmissão – Piso

DESCONSIDERAR PISOS QUE ESTÃO DIRETAMENTE SOBRE O SOLO.
Piso Área (m²) Capacidade térmica (kcal/h) Capacidade térmica (BTU/h)
Piso — —
Total de calor por transmissão – Piso — —

Rito 6: Calor pelo número de pessoas

ACADEMIA É UM EXEMPLO DE PESSOAS EM FORTE ATIVIDADE.
Tipo de Atividade Quantidade de Pessoas Capacidade térmica (kcal/h) Capacidade térmica (BTU/h)
Em repouso — —
Em atividade normal — —
Em forte atividade — —
Total de calor pelo número de pessoas — —

Rito 7: Calor por Alimentação de Pessoas

INSERIR A QUANTIDADE DE PESSOAS NO AMBIENTE E A QUANTIDADE DE REFEIÇÕES MÉDIA.
Quantidade de Pessoas Qtde. Refeições por Pessoa Capacidade térmica (kcal/h) Capacidade térmica (BTU/h)
— —
Total de calor por Alimentação de Pessoas — —

Rito 8: Calor por Aparelhos Elétricos

PODE INSERIR QUANTOS ELETRODOMÉSTICOS FOREM NECESSÁRIOS, SE NÃO ESTIVER NA LISTA ESCOLHA A OPÇÃO “OUTROS APARELHOS”.
Insira o aparelho Quantidade de Aparelhos Capacidade térmica (kcal/h) Capacidade térmica (BTU/h)
— —
Total de calor por Aparelhos Eletrodomésticos — —

Rito 9: Calor por Iluminação

CASO SEU TIPO DE LÂMPADA NÃO ESTEJA NA LISTA, SELECIONE A QUE MAIS SE APROXIMA DA SUA REALIDADE.
Tipo de lâmpada Quantidade de lâmpadas Potência da lâmpada (W) Capacidade térmica (kcal/h) Capacidade térmica (BTU/h)
— —
Total de Calor por Iluminação — —

Rito 10: Calor por Espaços Abertos

PORTAS OU VÃOS CONTINUAMENTE ABERTOS PARA ÁREAS NÃO CONDICIONADAS.
Espaço aberto Área (m²) Capacidade térmica (kcal/h) Capacidade térmica (BTU/h)
Porta — —
Vãos — —
Total de Calor por Espaços Abertos — —

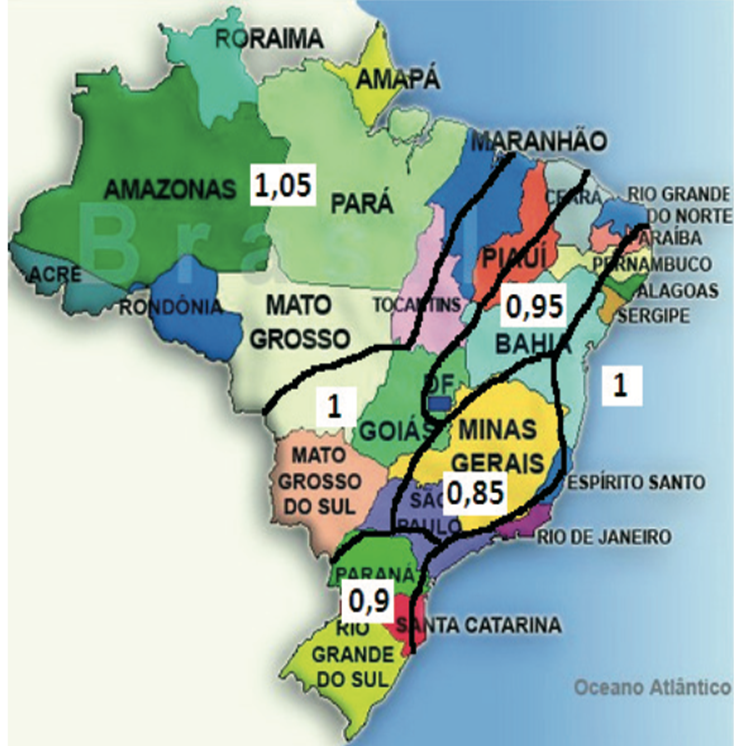

RITO 11: Defina o Fator Geográfico

ESCOLHA NO MAPA O FATOR APROXIMADO DA SUA REGIÃO / CIDADE:

CASO A IMAGEM NÃO APAREÇA, ATUALIZE A PÁGINA.

RESULTADO FINAL

Fonte de Calor Capacidade térmica (kcal/h) Capacidade térmica (BTU/h) Capacidade térmica (TR)
RITO 1: Total de Calor por Insolação – Janelas — — —
RITO 2: Total de Calor por Transmissão – Janelas — — —
RITO 3: Total de Calor por Transmissão – Paredes — — —
RITO 4: Total de Calor por Transmissão – Teto — — —
RITO 5: Total de Calor por Transmissão – Piso — — —
RITO 6: Total de Calor pelo Número de Pessoas — — —
RITO 7: Total de Calor por Alimentação de Pessoas — — —
RITO 8: Total de Calor por Aparelhos Elétricos — — —
RITO 9: Total de Calor por Iluminação — — —
RITO 10: Total de Calor por Espaços Abertos — — —
Insolação Predominante – Janela —
SUB – TOTAL [SEM O RITO 11] — — —
RITO 11: FATOR GEOGRÁFICO ESCOLHIDO —
CAPACIDADE TÉRMICA DO AMBIENTE — — —
SEU AMBIENTE PRECISA DE — BTU/h
PESQUISA DE MERCADO

APÓS CALCULAR A CAPACIDADE IDEAL DO AMBIENTE, DETERMINE:

1. A CAPACIDADE NOMINAL (COMERCIAL) – CAPACIDADE MAIS PRÓXIMA DO RESULTADO;

2. PESQUISE O PRODUTO QUE MELHOR LHE ATENDE, DE ACORDO COM O FABRICANTE;

3. TIPO DE SISTEMA (SPLIT, MULTI-SPLIT, VRV OU CENTRAL);

4. TIPO DE EVAPORADORA (HI-WALL, CASSETE, PISO-TETO OU DUTO);

5. MODELO E TENSÃO ELÉTRICA.

ACESSE A PLANILHA EM EXCEL 100% EDITÁVEL

TENHA ACESSO À PLANILHA COMPLETA EM EXCEL, DESBLOQUEADA PARA EDITAR E USAR NO SEU DIA-A-DIA.
